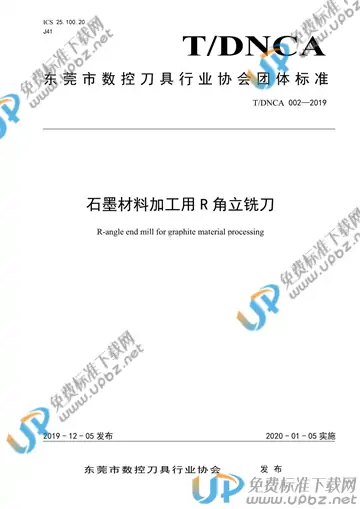

T/DNCA 002-2019 石墨材料加工用R角立铣刀

T/DNCA 002-2019 石墨材料加工用R角立铣刀

T/DNCA 002-2019

团体标准推荐性

标准详情

  • 标准名称:石墨材料加工用R角立铣刀
  • 标准号:T/DNCA 002-2019
    中国标准分类号:/C332
  • 发布日期:2019-12-05
    国际标准分类号:25.100.20
  • 实施日期:2020-01-05
    团体名称:东莞市数控刀具行业协会
  • 标准分类:金属工具制造铣刀

内容简介

本标准规定了石墨材料加工用R角立铣刀(以下简称“R角立铣刀”)的术语定义、要求、检验、标志、包装、储存、运输
本标准适用于直径为(1~6)mm的石墨材料加工用R角立铣刀
要求尺寸和公差R角立铣刀的柄径尺寸应符合表1的规定,公差为H5。R角立铣刀的总长公差为±0.5mm。R角立铣刀的有效刃长公差为mm。R角立铣刀的刃径公差应符合如下规定:刃径为(1.0~3.0)mm时,其公差为mm;刃径为(3.1~6.0)mm时,公差为mm。R角的半径应符合表1的规定,公差为±0.015mm。刃径跳动R角立铣刀的刃径跳动应符合如下规定L≤50mm时,刃径跳动不大于0.004mm;50mm<L≤100mm时,刃径跳动不大于0.008mm。材料要求R角立铣刀应采用满足如下要求的硬质合金材料:钴含量≤6.0%。维氏硬度>1700(HV30)。外观R角立铣刀表面应无锈迹、脏污现象,R角立铣刀切削刃上无崩缺、锯齿现象。表面粗糙度R角立铣刀的表面粗糙度应符合如下要求:a容屑槽表面粗糙度Ra≤0.2um。b柄部表面粗糙度Ra≤0.4um。涂层类型产品的刃部应涂有金刚石涂层,涂层应符合如下要求。a涂层膜厚应为(10~20)μm。b硬度应为(8000~10000)HV0.05[或(80~100)GPa]。c涂层结合力应不小于50N。试验方法尺寸与公差柄径的测量按JB/T10231.1—2015中12.1.3规定的方法进行测量。总长的测量按JB/T10231.1—2015中12.1.1规定的方法进行测量。有效刃长的测量测量方法:将R角立铣刀柄部水平放入二次元测量仪的定位夹具中,然后测量R角立铣刀周刃末端有效切削刃位置点与R角立铣刀头部端面位置的距离,即为有效刃长L1,如图3所示。测量工具:工具显微镜、二次元测量仪、游标卡尺等。刃径的测量测量方法:将R角立铣刀切削部分垂直于激光放置在测量仪的定位夹具中,当D<3mm时,激光照射在刀具端面位置往后移0.5mm处,3mm≤D≤6mm时,激光照射在刀具端面位置往后移1mm处,然后启动测量设备让刀具旋转一周以上,所测得的最大值即为R角立铣刀刃径,如图4所示。测量工具:激光测量仪。R角的半径测量检测方法:将R角立铣刀切削部分垂直于激光放置在测量仪的定位夹具中,通过红外线扫描刀具R角处轮廓,再与理论轮廓做重合对比,即可测出R角轮廓,如图5所示。检测工具:激光测量仪、二次元检测仪等刃跳动的检测检验方法:将刀具柄部水平放在V型块中间,把千分表探头与刃部外径接触,然后缓慢而均匀地转动刀具一周(如图6所示),记录千分表探头测试的每个刃的数据,取其中最大值与最小值之差即为刃径跳动值。检验工具:千分表。材料性能钴含量按GB/T5124.3规定的方法检测。硬度的检测按JB/T10231.1-2015中第13章规定的方法检测。外观的检查目视检查R角立铣刀表面是否有锈迹、脏污,采用合适倍率(30x)的放大镜或显微镜检查R角立铣刀的切削刃上是否有崩缺、锯齿现象。表面粗糙度的检测按JB/T10231.1―2015中第5章规定的方法进行检测。涂层类型涂层厚度刀具表面涂层厚度可采用球磨法或横截面金相法进行检测。球磨法按JB/T7707规定的方法进行检测,横截面金相法按GB/T6462规定的方法进行检测。涂层膜硬度涂层硬度采用纳米硬度计(单位为GPa)或维氏硬度计(单位为kgf/mm2)进行检测。方法一:纳米硬度计测试法如下:用天然金刚石粉喷雾为磨料涂层表面进行抛光处理;使用采用三棱锥天然金刚石压头的纳米硬度计进行测试,记录最大载荷P;测量相关尺寸,计算出压痕的投影面积A。按公式(1)计算出涂层膜硬度。  (1)式中:H—涂层膜硬度;单位为帕(Pa);P—最大载荷;单位为牛顿(N);A—压痕的投影面积,单位为平方米(m2)。方法二:维氏硬度计测试方法如下:用天然金刚石粉喷雾为磨料涂层表面进行抛光处理;使用采用四棱锥天然金刚石压头的纳米硬度计进行测试,记录试验力F;测量压痕对角线长度d1和的d2。按公式(2)计算出涂层膜硬度。  (2)式中:Hv—涂层膜硬度;单位为(kgf/mm2);F—试验力;单位为公斤力(kgf);d1、d2—压痕的对角线长度;单位为毫米(mm)。涂层结合力涂层结合力采用划痕法测试:采用连续加载试验力方式(见图7所示),测试条件:压头用洛氏硬度金刚石压头,压头半径200um,加载模式渐进式,初始载荷1N,最大载荷180N,加载速度67.13N/min,划痕长度8mm,划痕速度3mm/min,试验原理是压头在试验力作用下在试样表面滑动,直到涂层破坏,将造成涂层破坏的最小试验力称为临界试验力,通常用Lc表示,并代表结合力大小的相对值。临界试验力Lc的确定方法常用以下两种方式(如检测结果有异常,以第二种判定方法为准)显微观察法用光学显微镜或扫描电镜对划痕进行观察,以出现开裂或剥离的最小试验力为临界试验力。声发射检测法以出现第一个突出性声信号时的试验力临界试验力Lc,不同试验力所对应的声发信号不同。

起草单位

广东鼎泰高科精工科技有限公司

起草人

熊列华、戴福胜、陈历军、夏海泉
