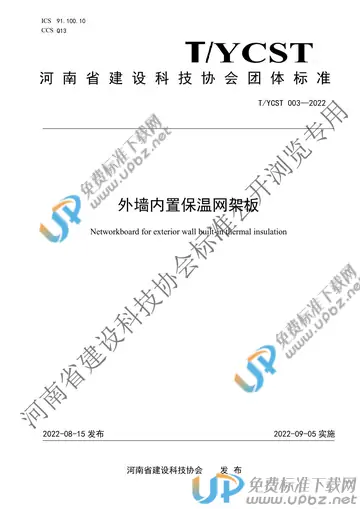

T/YCST 003-2022 外墙内置保温网架板

内容简介

本文件规定了外墙内置保温网架板的术语和定义、分类和标记、技术要求、试验方法、检验规则、包装、标志与贮存
本文件适用于以绝热泡沫塑料板为保温芯材，以钢筋焊接网、定位连接件固定的用于现浇混凝土复合剪力墙体系的内置保温网架板
3.1范围本标准规定了外墙内置保温网架板的的术语和定义、分类和标记、技术要求、试验方法、检验规则、包装、标志与贮存。本标准适用于以绝热泡沫塑料板为保温芯材，以冷拔光圆钢筋焊接网、专用定位连接件固定的用于现浇混凝土复合剪力墙体系的内置保温网架板。3.2术语和定义本标准参照GB/T4132—2015《绝热材料及相关术语》、GB/T26540—2011《外墙外保温系统用钢丝网架模塑聚苯乙烯板》给出了外墙内置保温网架板、钢筋焊接网、定位连接件的术语和定义。3.3分类和标记本标准参照GB/T29906—2013《模塑聚苯板薄抹灰外墙外保温系统材料》、GB/T30595—2014《挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料》、JC/T2441—2018《建筑绝热用石墨改性模塑聚苯乙烯泡沫塑料板》和JC/T2627—2021《建筑绝热用石墨改性挤塑聚苯乙烯泡沫板(GXPS)》标准根据保温材料的不同对外墙内置保温网架板进行了分类，分为模塑聚苯乙烯泡沫塑料网架板（EPS或GEPS）、挤塑聚苯乙烯泡沫塑料网架板（XPS或GXPS）、聚氨酯泡沫塑料网架板（PUR）。3.4技术要求标准编制小组对外墙内置保温网架板的保温材料、钢筋网片、连接件的各项指标进行了验证试验。表2模塑聚苯板(EPS)验证试验数据序号　表观密度　吸水率/%　垂直于板面的抗拉强度/MPa　尺寸稳定性/%　压缩强度/MPa　导热系数/W/(m·K)　燃烧性能　　　　长　宽　厚　　　1　20.4　1.8　0.13　2.1　2.0　1.6　0.17　0.037　B22　21.1　1.6　0.12　2.0　2.2　1.2　0.13　0.037　B13　20.6　1.7　0.11　2.2　2.0　1.5　0.14　0.037　B14　20.2　2.0　0.10　2.4　2.2　1.7　0.10　0.038　B15　20.8　1.8　0.14　1.9　2.0　1.4　0.15　0.038　B16　19.1　2.3　0.09　2.5　2.4　2.0　0.09　0.038　B27　20.5　1.8　0.10　2.0　2.0　1.6　0.10　0.038　B18　20.9　1.7　0.15　2.0　1.9　1.5　0.14　0.037　B19　21.3　1.6　0.12　1.9　1.8　1.4　0.11　0.036　B110　21.8　1.5　0.13　1.8　1.8　1.3　0.16　0.036　B1表3石墨改性模塑聚苯板(GEPS)验证试验数据序号　表观密度　吸水率/%　垂直于板面的抗拉强度/MPa　尺寸稳定性/%　压缩强度/MPa　导热系数/W/(m·K)　燃烧性能　　　　长　宽　厚　　　1　20.6　1.9　0.13　1.8　1.6　1.2　0.13　0.032　B12　20.8　1.7　0.14　1.8　1.7　1.1　0.15　0.032　B13　20.4　2.0　0.10　1.9　1.9　1.5　0.10　0.033　B14　21.0　1.6　0.15　1.5　1.4　1.0　0.14　0.032　B15　20.8　1.8　0.11　1.7　1.6　1.0　0.10　0.032　B16　21.6　1.5　0.13　1.4　1.5　0.8　0.18　0.031　B17　19.5　2.2　0.09　2.0　2.0　1.6　0.09　0.033　B28　20.9　1.8　0.14　1.8　1.7　1.2　0.15　0.032　B19　21.7　1.7　0.12　1.5　1.5　0.9　0.12　0.032　B110　21.0　1.6　0.13　1.6　1.5　1.1　0.16　0.032　B1表4挤塑聚苯板(XPS)验证试验数据序号　表观密度　吸水率/%　垂直于板面的抗拉强度/MPa　尺寸稳定性/%　压缩强度/MPa　导热系数/W/(m·K)　燃烧性能　　　　长　宽　厚　　　1　29.4　1.1　0.23　1.2　1.1　0.9　0.21　0.030　B12　30.2　1.0　0.24　0.9　0.8　0.6　0.23　0.029　B13　31.4　0.8　0.22　0.7　0.5　0.6　0.25　0.029　B14　30.6　0.9　0.21　0.8　0.8　0.5　0.24　0.029　B15　28.6　1.3　0.18　1.3　1.0　0.9　0.20　0.031　B26　30.3　0.9　0.25　0.9　0.8　0.6　0.23　0.029　B17　31.4　0.7　0.23　0.7　0.7　0.5　0.26　0.028　B18　30.5　0.8　0.20　0.9　1.0　0.6　0.25　0.029　B19　30.9　0.8　0.22　0.8　1.0　0.7　0.26　0.029　B110　30.4　0.9　0.21　0.9　0.9　0.7　0.24　0.029　B1表5石墨改性挤塑聚苯板(GXPS)验证试验数据序号　表观密度　吸水率/%　垂直于板面的抗拉强度/MPa　尺寸稳定性/%　压缩强度/MPa　导热系数/W/(m·K)　燃烧性能　　　　长　宽　厚　　　1　31.4　0.7　0.23　0.6　0.7　0.4　0.25　0.024　B12　30.9　0.9　0.22　0.7　0.7　0.5　0.23　0.024　B13　31.8　0.8　0.24　0.5　0.4　0.4　0.26　0.023　B14　31.5　0.7　0.23　0.5　0.6　0.4　0.25　0.023　B15　30.4　0.8　0.21　0.8　0.6　0.6　0.22　0.024　B16　30.8　0.9　0.22　0.7　0.5　0.4　0.23　0.024　B17　29.2　0.9　0.20　0.9　0.8　0.6　0.21　0.025　B18　28.4　1.0　0.20　1.0　0.9　0.6　0.20　0.026　B19　29.7　0.9　0.21　0.8　0.7　0.5　0.22　0.024　B110　30.6　0.8　0.22　0.7　0.6　0.4　0.23　0.024　B1表6聚氨酯泡沫塑料验证试验数据序号　表观密度　吸水率/%　垂直于板面的抗拉强度/MPa　尺寸稳定性/%　压缩强度/MPa　导热系数/W/(m·K)　燃烧性能　　　　长　宽　厚　　　1　38.2　2.4　0.12　0.4　0.6　0.4　0.14　0.022　B22　39.1　1.8　0.14　0.6　0.7　0.6　0.16　0.021　B23　37.9　2.7　0.11　0.5　0.5　0.6　0.14　0.023　B24　44.8　2.0　0.15　0.3　0.3　0.2　0.23　0.021　B25　43.7　1.9　0.15　0.4　0.3　0.3　0.22　0.022　B26　38.7　3.1　0.12　0.9　0.8　0.6　0.14　0.024　B27　53.6　1.6　0.22　0.2　0.3　0.7　0.29　0.024　B28　38.4　2.3　0.13　0.5　0.7　0.7　0.15　0.022　B29　39.5　2.0　0.13　0.4　0.5　0.6　0.17　0.023　B210　38.7　2.1　0.13　0.5　0.7　0.5　0.16　0.023　B2表7钢筋焊接网验证试验数据序号　钢筋　焊接网　抗张强度/N/mm2　伸长率/%　180°反复弯曲/次　钢筋间距允许偏差/mm　焊接开焊数量　焊点抗剪力/N　　　　　总数量　任—钢筋　最外钢筋　1　605　3.0　4　+2　0　0　0　10292　615　3.0　4　+1　0　0　0　9653　630　3.5　4　+3　0　0　0　11034　625　3.0　4　+4　0　0　0　8255　630　3.5　4　+6　0　0　0　10636　610　3.0　4　+5　0　0　0　10917　600　3.5　4　+2　0　0　0　9168　620　3.0　4　+3　0　0　0　8229　615　3.0　4　+4　0　0　0　96710　625　3.0　4　+2　0　0　0　1102表8连接件验证试验数据序号　屈服强度标准值/MPa　极限强度标准值/MPa　　1　345　5302　340　6103　355　5054　345　5155　330　5556　345　5107　335　5758　345　5309　350　54010　345　525通过对上述验证试验结果的分析，我们综合考虑将合格率控制在90%以上，再结合GB/T26540—2011《外墙外保温系统用钢丝网架模塑聚苯乙烯板》、JGJ/T451—2018《内置保温现浇混凝土复合剪力墙技术标准》、GB/T29906—2013《模塑聚苯板薄抹灰外墙外保温系统材料》、GB/T30595—2014《挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料》、JC/T2441—2018《建筑绝热用石墨改性模塑聚苯乙烯泡沫塑料板》和JC/T2627—2021《建筑绝热用石墨改性挤塑聚苯乙烯泡沫板(GXPS)》的技术要求，我们最终确定本标准的技术要求。3.5试验方法外观质量目测判断。外墙内置保温网架板的规格尺寸及允许偏差按照GB/T26540标准的规定进行测试。保温材料的表观密度按照GB/T6343标准的规定进行测试；压缩强度按照GB/T8813标准的规定进行测试；垂直于板面的抗拉强度按照GB/T30804标准的规定进行测试；尺寸稳定性按照GB/T8811标准的规定进行测试；体积吸水率按照GB/T8810标准的规定进行测试；导热系数按照GB/T10294、GB/T10295标准的规定进行测试，有异议时以GB/T10294标准为仲裁法；燃烧性能按照GB/T8624标准中平板状建筑材料及制品的规定进行测试判定。钢筋的抗拉强度、伸长率按照GB/T228.1标准的规定进行测试；钢筋的180°反复弯曲按照GB/T238标准的规定进行测试；钢筋允许偏差在参考JGJ/T451后规定在钢筋网片上任取3处，用分度值不大于1mm的钢尺测量，取3个测试结果的算术平均值，精确至1mm；焊接网的开焊数量目测检查确定；焊接网的焊点抗剪力按照GB/T1499.3标准的规定进行测试。连接件的屈服强度标准值和极限强度标准值均按照GB/T228.1标准的规定进行测试。4涉及专利情况本标准未涉及专利。5产业化情况、推广应用论证和预期达到的经济效果等情况本标准在省内推广使用后，会对提高产品的质量起到积极的作用。6与现行相关法律法规及相关标准的协调性本标准与现行相关法律法规及相关标准协调性较好，没有冲突，建议全省推广使用。7重大分歧意见的处理和依据本标准无重大分歧意见。8标准性质的建议说明考虑到产品为建筑用，不直接关乎人员健康安全，建议本标准为推荐性标准。9贯彻标准的要求和措施建议建议本标准与2022年8月实施。需要时由起草单位进行培训。
