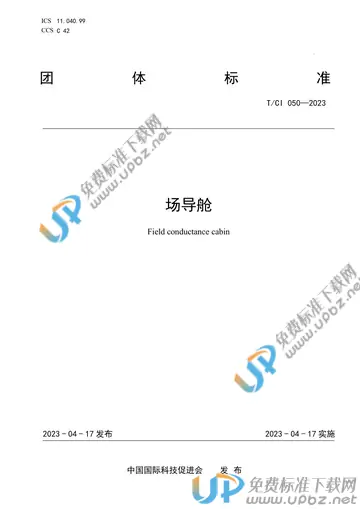

T/CI 050-2023 场导舱

内容简介

本文件规定了场导舱的结构与基本参数，技术要求，试验方法，检验规则，标志和标识、包装、运输和贮存
本文件适用于场导舱的设计、制造与检查验收
舱体结构场导舱舱体由以下结构组成，其外观见图1，剖面见图2：a)主舱体：铝合金结构八块组成，七块相同一块门结构。内外双层顶盖双层底盖单层；b)舱底座：八边形钢结构，分为上下两层，内置升降电机；c)床架：钢结构安装有升降导柱；d)下主机：安装在床中部，有不锈钢支架固定；e)上主机：安装在2支C型承重架上，外包木箱；f)承重架：C型不锈钢棒，直径45mm；g)地板：为橡木板厚度25mm，下有九宫格木板支撑；h)苗架：分为上下4层，环绕舱体内侧。木板下有暖色光源促进苗木生长；i)围台：8块组成，铝合金框架上铺设木板；j)踏步：两层，铝合金框架。主舱体中，安装有由非导磁材料制成的地板，地板上放置有由非导磁材料制成的床和植物架，床的上端面及下端面上均安装有调谐线圈，支撑架上安装有电磁铁，电磁铁的两端贯穿球形舱体后分别延伸至床的上方和下方，球形舱体的侧壁上安装有用于封闭球形舱体的舱门，舱门通过传动机构连接在球形舱体上。
