标准详情
- 标准名称：电气设备用图形符号词汇
- 标准号：GB/Z 43345-2023
- 中国标准分类号：K04
- 发布日期：2023-11-27
- 国际标准分类号：01.080.40
- 实施日期：2024-06-01
- 技术归口：全国电气信息结构、文件编制和图形符号标准化技术委员会
- 代替标准：
- 批准发布部门：国家标准化管理委员会
- 标准分类：示意图图表和相关技术产品文件用图形符号综合标准化术语学文献图形符号电气工程和电子工程制图

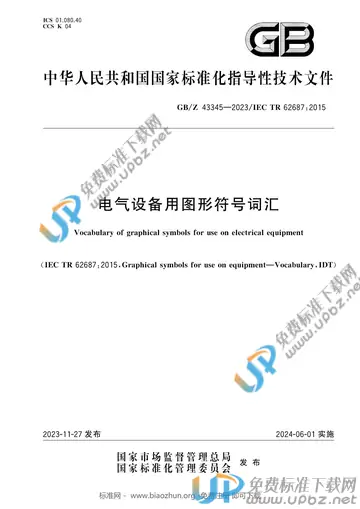

GB/Z 43345-2023 电气设备用图形符号词汇
Vocabulary of graphical symbols for use on electrical equipment
内容简介
国家标准《电气设备用图形符号词汇》由TC27（全国电气信息结构、文件编制和图形符号标准化技术委员会）归口，TC27SC3（全国电气信息结构、文件编制和图形符号标准化技术委员会电气设备用图形符号分会）执行，主管部门为国家标准化管理委员会。本文件界定了IEC、ISO和ITU以及国家标准出版物中设备用图形符号领域及相关领域的术语集合（词汇表）。为了澄清某些术语，对其进行了注释和（或）修改。
起草单位
国电南京自动化股份有限公司、安徽华夏光电股份有限公司、厦门泮池科技研究院有限公司、中机生产力促进中心有限公司、广东产品质量监督检验研究院、深圳质标科技有限公司、机械工业北京电工技术经济研究所、深圳技术大学、国网江苏省电力有限公司电力科学研究院、
起草人
甄晗妤、 李冰、 刘春松、 李岭辉、 张苹、 刘娜、 马桂芬、 徐元凤、阮双琛、胡海城、许捷立、李群、孙蓉、
相近标准
GB/T5465.2-2023电气设备用图形符号第2部分：图形符号GB/T5465.2-2008电气设备用图形符号第2部分：图形符号GB/T23371.1-2013电气设备用图形符号基本规则第1部分：注册用图形符号的生成GB/T5465.1-2009电气设备用图形符号第1部分：概述与分类GB/T40366-2021电气设备用图形符号列入IEC出版物的导则JB/T11992-2014工业机械电气设备及系统塑料机械计算机控制系统形象化图形符号JB/T10847-2008可燃性粉尘环境用电气设备用外壳和限制表面温度保护的电气设备粉尘防爆插接装置GB/T23371.3-2009电气设备用图形符号基本规则第3部分：应用导则LB/T001-1995旅游饭店用公共信息图形符号YZ/T0109-2004设计用邮政设备和用品用具图形符号
